버전 비교 · 텍스트 검색 · AI 검토 · 물량차이

에디터의 고급 도구입니다. 모두 좌측 도구 레일의 패널 버튼으로 엽니다.

1. 버전 비교 · 도면 리비전 (적·청 diff)

두 도면 판(버전)에서 무엇이 바뀌었는지 빨강(삭제)·파랑(추가)으로 겹쳐 보여주고, 바뀐 자리에 리비전 구름과 번호를 자동으로 제안합니다.

무엇인지

• 이전 판과 현재 판을 비교해 없어진 부분은 빨강(삭제), 새로 생긴 부분은 파랑(추가)으로 표시하고 변경률(%)을 알려줍니다.
• 바뀐 픽셀을 「자리」로 묶어 그 자리마다 리비전 구름과 번호(R1·R2…)를 후보로 만들어 줍니다. 사람이 손으로 구름을 치던 일을 대신합니다.
• 자동으로 만든 것은 확정이 아니라 「후보」입니다. 주황색으로 들어오고, 마크업 목록에서 수락·수정·반려합니다. 픽셀 대조는 무엇이 바뀌었는지에 대한 근거일 뿐이므로, 확정은 사람이 합니다.

프로젝트에서 연 도면 — 파일을 따로 열 필요가 없습니다

프로젝트 도면은 한 장만 열리므로, 패널이 이 도면의 이전 판을 스스로 불러옵니다.

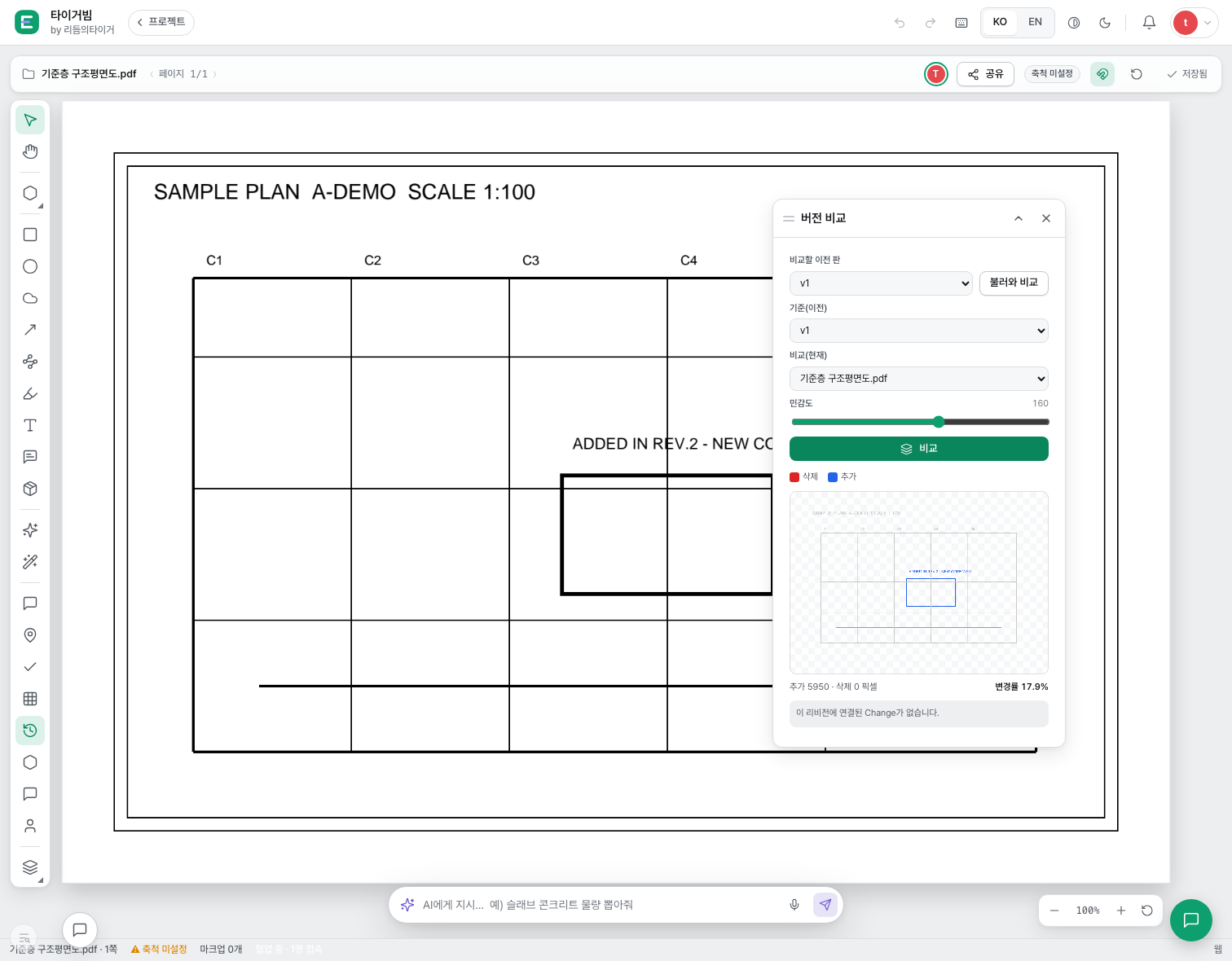

1. 프로젝트 → 도면 세트 → 도면을 열고, 좌측 도구 레일의 버전 비교 패널을 엽니다.
2. 패널 맨 위 비교할 이전 판에서 판을 고릅니다(기본값은 직전 판).
3. 불러와 비교를 누르면 그 판을 받아와 기준(이전) 자리에 세웁니다.
4. 필요하면 민감도 슬라이더를 조절하고 비교를 누릅니다.
5. 결과 화면에 삭제(빨강)·추가(파랑)가 겹쳐 보이고 범례·픽셀 수·변경률이 나옵니다.

비교할 이전 판이 없거나 고를 수 없을 때는 사정을 구분해서 알려줍니다.

• 첫 판: 「이 도면은 첫 판이라 비교할 이전 판이 없습니다.」
• 판 번호를 확인 못 함: 「이 도면의 판 번호를 확인하지 못해 이전 판을 고를 수 없습니다.」 — 없는 것이 아니라 모르는 것입니다.
• 파일이 없거나 PDF 가 아닌 판은 목록에서 빼고 몇 개를 뺐는지 함께 적습니다.

과거 판을 열어 놓고 비교하기

도면 카드의 버전 기록에서 과거 판을 읽기 전용으로 열어도(→ 01. 도면 버전 관리) 버전 비교가 그대로 됩니다. 그 판을 기준으로 그보다 앞선 판이 후보로 나옵니다. v3 를 열면 v2·v1 중에서 고르는 식입니다.

프로젝트 밖에서 PDF 두 개를 열었을 때

프로젝트에 속하지 않은 도면은 예전 방식대로 두 파일을 직접 엽니다.

1. 에디터 상단 PDF 추가 로 비교할 PDF를 2개 이상 엽니다. 1개뿐이면 「비교하려면 PDF를 2개 이상 여세요」가 표시됩니다.
2. 기준(이전)과 비교(현재) 파일·페이지를 고르고 비교를 누릅니다.

바뀐 자리에 자동으로 — 리비전 구름·번호

비교를 한 뒤 결과 아래에 두 버튼이 나옵니다.

• 리비전 구름 n개 — 바뀐 자리를 감싸는 구름을 주황색 후보로 얹습니다.
• 번호 n개 — 같은 자리에 R1·R2… 번호를 후보로 답니다.

몇 가지 알아두면 좋은 점입니다.

• 한 번의 되돌리기로 전부 취소됩니다. 자동으로 20개가 들어왔는데 Ctrl+Z를 20번 눌러야 한다면 아무도 쓰지 않을 테니, 한 번에 들어오고 한 번에 나갑니다.
• 되돌린 뒤에는 다시 얹을 수 있습니다. 얹은 직후에는 같은 결과로 두 번 눌러 구름이 겹치지 않도록 버튼이 잠깁니다. 되돌려서 후보가 사라지면 버튼이 다시 살아납니다. 잠긴 동안에는 「이미 얹었습니다. 되돌렸다면 「비교」를 다시 눌러 주십시오.」라고 이유를 적어 둡니다.
• 번호는 도면별로 이어집니다. 그 도면에 이미 R1~R3 가 있으면 다음 번호는 R4부터입니다. 다른 도면의 번호에 영향을 받지 않습니다.
• 바뀐 곳이 아주 작으면 자리로 묶이지 않을 수 있습니다. 그때는 「바뀐 곳은 있으나 구름을 칠 만큼 모인 자리가 없습니다.」라고 알려줍니다.
• 후보를 얹으려면 비교의 「후(현재)」 쪽이 지금 열려 있는 도면이어야 합니다. 불러온 옛 판을 「후」로 두면 얹을 도면이 없으므로 그 사정을 문구로 알려줍니다.

판 넘겨 보기 (타임랩스)

v1→v2→v3 … 판 사이의 변화를 순서대로 재생합니다. 「그동안 무엇이 바뀌었나」를 한 번에 훑을 때 씁니다.

1. 패널의 판 넘겨 보기에서 재생을 누릅니다.
2. 걸음마다 그림이 바뀌고 2/4 · v2→v3처럼 지금 어느 구간인지 나옵니다.
3. 다시 누르면 멈춤입니다.

• 판이 많으면 최근 8판까지만 재생하고, 앞선 몇 걸음을 뺐는지 적어 줍니다.
• 중간에 파일이 없어 건너뛴 판이 있으면 그 수를 함께 적습니다(「v1→v4」가 이어진 두 판인 것처럼 보이지 않게).
• 여러 쪽 도면은 첫 쪽으로 재생합니다.
• 재생 중에는 비교를 누를 수 없습니다. 둘 다 같은 그림판에 그리기 때문에, 허용하면 그림과 아래 숫자가 서로 다른 판을 가리키게 됩니다.
• 판이 하나뿐이면 「판이 하나뿐이라 넘겨 볼 걸음이 없습니다.」, 판 목록을 읽지 못했으면 「판 목록을 읽지 못해 넘겨 볼 수 없습니다.」 — 이 둘은 다른 사정이라 다르게 적습니다.

참고: 비교 결과는 비교 패널 안의 화면에 표시됩니다(메인 도면 위 겹침 표시는 추후 제공 예정). 자동으로 얹은 구름·번호는 메인 도면에 들어갑니다.

2. 도면 텍스트 검색

도면(PDF) 안의 글자를 검색해 해당 페이지로 빠르게 이동합니다.

사용법

1. 좌측 도구 레일의 도면 텍스트 검색 패널을 엽니다.
2. 검색창에 단어를 입력합니다(예: REBAR, 기둥).
3. 일치하는 페이지 목록에 「N건 · M개 페이지」가 나오며, 각 결과에는 문맥 스니펫(검색어 강조)이 보입니다.
4. 결과를 클릭하면 그 페이지로 이동합니다.

- 스캔(이미지)으로 만든 도면은 글자 정보가 없어 「이 도면에는 텍스트 레이어가 없습니다 (스캔 도면)」가 표시됩니다. 이미지(JPG/PNG/WEBP)·DXF 도면도 같은 이유로 텍스트 검색이 되지 않습니다. - 검색 결과는 페이지 단위로 이동을 돕습니다(도면 위 글자 하이라이트는 제공하지 않습니다).

📷 [스크린샷: 도면 텍스트 검색 — 검색어 + 페이지별 결과 스니펫]

3. AI 검토 · 질문 · 적산

에디터의 AI 패널에는 적산 · 검토 · 질문 · 계산의 4개 탭이 있습니다. 하단 명령창에 자연어로 지시하면 알맞은 탭이 열립니다.

AI 사용 안내: AI 기능은 실제 LLM(Claude) 연결이 필요합니다. 연결이 안 된 환경에서는 데모 모드로 표시되며 「⚠ 데모 모드 — 프록시 미가동」 같은 안내가 나옵니다. AI는 판정하지 않고 "확인 필요" 지점과 근거만 제시합니다 — 최종 판단·책임은 사람(구조기술사)에게 있습니다.

AI 검토

AI가 도면의 표기 오류·누락·이상치를 찾아 줍니다.

1. AI 패널의 검토 탭에서 현재 도면 검토를 누릅니다(PDF가 열려 있어야 함).
2. 발견 사항은 모순 / 누락 / 이상치 / 전체 탭으로 나뉘어 나옵니다.

1. 각 발견 카드는 근거(글래스박스)를 보여줍니다. 근거 요약, 출처 대조, 비교, 적용 기준(KDS)·규칙·신뢰도를 확인할 수 있습니다. 구조 관련은 「구조기술사 검토 필요」가 표시됩니다.
2. 발견을 처리합니다.

• 수락 → 실제 마크업으로 추가(「수락됨 — 마크업으로 추가됨」).
• 거부 → 목록에서 제거.
• 사안 생성 / RFI 생성 → 해당 발견을 검측·정보요청 항목으로 승격(핀과 근거가 함께 등록됩니다). → 04. 검측 / 05. RFI

📷 [스크린샷: AI 검토 — 발견 카드(근거·신뢰도) + 사안/RFI 생성]

변경요약서

• 검토 결과를 감리 보고용 한글 변경요약서로 묶습니다.
• 발견 요약줄의 변경요약을 누른 뒤 모달에서 유형별 내용을 확인하고 복사 또는 다운로드(.md)를 누릅니다.

AI 도면 질문

• 질문 탭에서 도면을 두고 묻습니다(예: "이 기호 뭐야? / 면적 표기 어디 있어?").
• 답변은 도면 위에 표시되며 패널에도 쌓입니다.

AI 면적 측정 (적산)

• 적산 탭(또는 도구 레일의 AI 면적 측정 도구)에서 영역을 지정하면 AI가 면적·물량을 제안합니다. 근거(측정 경로)를 보여주며, 수락 여부는 사람이 정합니다.

검산 계산기

• 계산 탭의 검산 계산기는 철근 중량 · 단면 제원 · 피복 대조를 결정론적으로 계산합니다(입력·공식·과정·결과를 그대로 보여주는 글래스박스). 안전 결론을 내리지 않는 보조 도구입니다.

📷 [스크린샷: AI 패널 — 적산/검토/질문/계산 탭]

4. 물량차이 (기준선 대비 증감 자동 비교)

물량을 한 번 확정(스냅샷) 해 두면 이후 마크업을 고칠 때마다 무엇이 늘고 줄었는지(추가·변경·삭제)와 금액 증감을 자동으로 비교합니다. 설계 변경 전후의 물량 증감 근거를 만들 때 씁니다.

• 누가: 도면을 열 수 있는 모든 멤버가 열람·확정·PDF 가능. (물량 자체를 고치는 건 편집 권한 필요)
• 열기: 좌측 도구 레일의 물량차이 (버전간 물량산출) 버튼.
• 어떻게:

1. 면적·길이·카운트 측정을 잡아둔 상태에서 패널을 엽니다 — 처음엔 「기준선이 없습니다」.
2. 현재 물량 확정 을 누릅니다. 현재 물량집합이 기준선(확정 스냅샷) 으로 동결됩니다.
3. 이후 마크업을 수정하면 추가/변경/삭제 칩과 순 Δ금액·금액변화(%), 행별 Δ수량·Δ금액·누계 Δ금액 표가 자동 갱신됩니다.
4. 물량산출 PDF — 「물량산출 차이 리포트」(상태·분류·내용·측정종류·이전/이후 수량·Δ금액·요약)를 내려받습니다.
5. 현재로 재확정 으로 기준선을 지금 상태로 갱신하거나, 기준선 해제(확인 모달)로 비교를 끝냅니다.

• ⚠ 주의: 확정한 기준선은 이 화면(세션) 안에서만 유지됩니다 — 새로고침하거나 다른 도면 파일로 전환하면 사라집니다. 증빙이 필요하면 확정 직후 물량산출 PDF를 내려받아 보관하세요.
• 팁: 단가를 입력해 두면(마크업 목록의 단가 열) Δ금액까지 자동 계산됩니다. §1 버전 비교(그림 겹침)와 다른 기능입니다 — 여기서는 수량·금액의 차이를 봅니다.

📷 [스크린샷: 물량차이 패널 — 기준선 확정 → 추가/변경/삭제 diff 표 → 물량산출 PDF]

5. Change 검토 · 영향 확정 · 알림 계획 (버전 비교 패널 하단)

서버에 올린 도면의 새 버전을 게시하면 서버가 변경(Change)을 기록합니다. 사람이 최종 판정 → 영향 확정 → 관련자 공식 통지까지 처리하는 검토 흐름으로, 버전 비교 패널 아래쪽에 나타납니다.

• 누가: 판정·계획 조작은 owner/editor("owner 또는 editor만 판정할 수 있습니다. 서버 권한이 최종 적용됩니다."). 그 외 역할은 읽기만.
• 어떻게:

1. 프로젝트에서 버전을 교체한 도면을 에디터로 열고, 좌측 레일 버전 비교 패널을 엽니다.
2. 패널 아래 서버 근거 섹션에서 상태(검토 필요 등)·변경률·근거를 확인하고 검증 / 기각 / 비교 불가 로 판정합니다.
3. 영향 후보 에서 후보 새로고침 후 각 후보를 영향 확정 / 영향 기각 으로 정리합니다.
4. 알림 계획 검토: 계획 만들기 → 제목·내용 → 수신자 추가(수신 이유·의무) → 검토 요청 → 계획 승인 → 인앱 전달.
5. 전달 및 확인 타임라인 에서 전송·열람·명시적 확인을 추적합니다.

• 연결: 전달된 확인 요청은 상대방의 승인 / 액션 인박스('내가 확인할 변경')에 쌓입니다. → 17장
• 주의: ① 버전 교체 이력이 없는 도면에는 「이 리비전에 연결된 Change가 없습니다.」가 뜨는 것이 정상입니다. ② 계획 승인 후 도면이 다시 바뀌면 「변경으로 기존 승인이 무효화되었습니다.」 경고와 함께 재승인이 필요합니다. ③ 이 섹션은 서버 도면 전용입니다 — 로컬 PDF만 열었을 땐 보이지 않습니다.

📷 [스크린샷: 버전 비교 패널 하단 — 서버 근거 판정 → 영향 후보 → 알림 계획 검토]

다음 단계

• 자주 묻는 질문 → 11. FAQ
• 문제가 생기면 → 12. 문제 해결
