건축구조 실무 검토 가이드 — 처짐·단면·철근량·하중 4단계로 끝내는 검토 흐름
구조설계자가 보낸 구조계산서를 현장에서 그대로 믿어서는 안 된다. 단면이나 활하중 용도가 바뀌고 마감 두께가 늘면 처짐·철근량을 다시 계산해야 한다. 이 글은 처짐 → 단면 → 철근량 → 하중조합 순서로 KDS(2024 개정, 2025.1.5 시행) 기준 수치를 정리한다. 단계마다 무료/유료 계산도구를 묶어 쓰는 법부터 검토 결과를 도면에 바로 옮기는 법까지 한 흐름으로 살펴본다.
구조검토 4단계 워크플로우
현장 공무·시공·감리는 모두 같은 순서로 검산한다. 한 단계의 결과가 다음 단계 입력값이므로 순서가 어긋나면 처음부터 다시 검토해야 한다.
| 단계 | 무엇을 확인 | 근거 기준 | 결과물 |
|---|---|---|---|
| ① 하중 산정 | 고정·활·적설·풍·지진 | KDS 41 12 00 / KDS 41 17 00 | 부재 작용하중(kN, kN·m) |
| ② 단면 검토 | 휨·전단·압축 강도 | KDS 14 20 20 | b×h, 콘크리트 강도 fck |
| ③ 철근량 계산 | As, 최소·최대 철근비 | KDS 14 20 50 | 주근/늑근 직경·본수·간격 |
| ④ 사용성(처짐) | 즉시·장기 처짐 | KDS 14 20 30 | δ ≤ L/180 ~ L/480 |
설계는 ①→④로 진행하지만, 현장 검산은 보통 ④에서 문제를 발견해 ①까지 거슬러 올라간다. 마감재가 바뀌어 석재나 돌출 천장이 추가되면 ④에서 문제가 드러나는 식이다.
① 하중 산정 — KDS 41 12 00 강도설계법 조합
현장에서 가장 자주 틀리는 부분은 용도별 활하중과 하중조합 적용이다. KDS 41 12 00의 주요 활하중(kN/m²)은 다음과 같다.
| 용도 | 기본 활하중(kN/m²) | 비고 |
|---|---|---|
| 주거(아파트·주택) | 2.0 | 발코니는 출입 바닥 활하중의 1.5배(최대 5.0) |
| 일반 사무실 | 2.5 | 경량칸막이벽 하중 1.0 별도 가산 |
| 학교 교실 | 3.0 | 1층 외의 모든 층 복도 4.0 |
| 주차장(총중량 30kN 이하 차량, 옥내) | 3.0 | 같은 차량도 옥외는 5.0, 30kN 초과 90kN 이하는 6.0 |
| 경량품 저장창고 | 6.0 | 중량품 저장창고 12.0 |
출처: KDS 41 12 00 건축물 설계하중 표 3.2-1 기본등분포활하중 (국가건설기준센터)
강도설계법의 하중조합(원칙) — 각 식 가운데 가장 불리한 값으로 부재를 설계한다.
- U = 1.4D
- U = 1.2D + 1.6L + 0.5(Lr 또는 S 또는 R)
- U = 1.2D + 1.6(Lr 또는 S 또는 R) + (1.0L 또는 0.5W)
- U = 1.2D + 1.0W + 1.0L + 0.5(Lr 또는 S 또는 R)
- U = 1.2D + 1.0E + 1.0L + 0.2S
- U = 0.9D + 1.0W
- U = 0.9D + 1.0E
D=고정, L=활, Lr=지붕활, S=적설, W=풍, E=지진, R=빗물. 현행 KDS 41 12 00은 강도수준(strength-level) 풍하중을 채택해 풍하중계수 1.0을 쓴다(구 기준 1.3W는 폐지). 위 목록의 3~5번째 식에서는 활하중계수를 0.5로 낮출 수 있는데, 이는 기본등분포활하중이 5.0kN/m² 이하인 용도에 한하고 주차장과 공공집회 장소는 하중값과 관계없이 빠진다(1.7.1). 옥내 주차장은 3.0kN/m²이라 5.0 이하지만 감소 대상이 아니라는 뜻이니, 반드시 원문을 확인하고 책임구조기술자와 협의해야 한다.
현장 검산 도구
- MIDAS Gen / midas Design+: 정식 라이선스. 모델 전체 해석.
- 국가건설기준센터 표준 엑셀: KDS별 계산식 시트 일부 무료 제공.
- 약식 검산은
1.2D + 1.6L한 조합만 계산해도 80%는 잡힌다(지진·풍 지배 부재 제외).
② 단면 검토 — 강도감소계수 φ 빠뜨리지 말 것
휨부재 설계강도는 φMn ≥ Mu다. KDS 14 20 20의 강도감소계수는 부재 거동에 따라 달라진다.
| 거동 | φ |
|---|---|
| 인장지배 단면(휨) | 0.85 |
| 압축지배 단면(나선철근 기둥) | 0.70 |
| 압축지배 단면(띠철근 기둥) | 0.65 |
| 전단·비틀림 | 0.75 |
휨 약식 검산식(단철근 직사각형):
Mn = As · fy · (d − a/2), a = As·fy / (0.85·fck·b)
여기서 d는 유효깊이(피복+늑근+주근 절반 빼고 h−), b는 폭이다. 이 식 하나면 보의 적정 단면을 5분 안에 검산할 수 있다. 단, 인장지배(εt ≥ 0.005) 조건 확인을 빼먹으면 φ에 0.85를 적용할 수 없다. 과다철근 보는 φ가 떨어져 설계강도가 오히려 줄어들 수 있다.
③ 철근량 계산 — KS D 3504 표를 손에 들고 하라
휨부재 최소철근비는 다음 두 값 중 큰 값을 적용한다.
- ρmin = 0.25·√fck / fy
- ρmin = 1.4 / fy
fck=24MPa, fy=400MPa 기준 ρmin ≈ 0.0035. b=400, d=550 보라면 As,min ≈ 770 mm² → D19 3본(859 mm²) 또는 D22 2본(774 mm²)으로 잡으면 통과한다.
KS D 3504 이형철근 단면적·단위중량 표
| 호칭 | 공칭지름(mm) | 단면적(mm²) | 단위중량(kg/m) |
|---|---|---|---|
| D10 | 9.53 | 71.3 | 0.560 |
| D13 | 12.7 | 126.7 | 0.995 |
| D16 | 15.9 | 198.6 | 1.56 |
| D19 | 19.1 | 286.5 | 2.25 |
| D22 | 22.2 | 387.1 | 3.04 |
| D25 | 25.4 | 506.7 | 3.98 |
| D29 | 28.6 | 642.4 | 5.04 |
| D32 | 31.8 | 794.2 | 6.23 |
물량도 이 표로 산출한다. 도면에서 길이(m)를 뽑아 단위중량을 곱하면 톤(t)이 나온다. 이음·정착 할증(보통 3~5%)을 잊지 말 것 — 적산 단계에서 누락하면 자재가 부족해진다.
철근 간격 한계(주근 기준)
- 최소 순간격: 25mm, 철근 공칭지름, 굵은골재 최대치수의 4/3 중 가장 큰 값
- 슬래브·벽체 휨 주철근 최대 간격: 부재 두께의 3배 이하, 또한 450mm 이하(KDS 14 20 50). 균열제어·온도철근 등 별도 규정이 더 엄격할 수 있으니 설계기준 원문 확인
이 두 값을 벗어나면 콘크리트가 철근 사이로 흐르지 못해 곰보·공동이 생긴다.
④ 사용성 검토 — 처짐 한계는 부재가 아니라 마감이 정한다
KDS 14 20 30의 처짐 한계는 마감재 손상 가능성에 따라 정한다.
| 부재 | 비구조 요소 조건 | 처짐 한계 | 처짐의 종류 |
|---|---|---|---|
| 평지붕 | 손상되기 쉬운 비구조 요소 미부착 | L / 180 | 활하중 순간처짐 |
| 바닥 | 손상되기 쉬운 비구조 요소 미부착 | L / 360 | 활하중 순간처짐 |
| 지붕·바닥 | 손상 우려 없는 비구조 요소 부착 | L / 240 | 부착 후 장기처짐 + 추가 활하중 순간처짐 |
| 지붕·바닥 | 쉽게 손상되는 비구조 요소 부착 | L / 480 | 부착 후 장기처짐 + 추가 활하중 순간처짐 |
타일·석재·노출천장처럼 처짐에 민감한 마감이 붙으면 L/480을 적용한다. 경간 8m의 허용 처짐은 16.7mm에 불과하다. 콘크리트 보는 장기 처짐(크리프·건조수축)이 즉시 처짐의 2~3배에 달하므로 즉시 처짐 기준을 충족해도 사용성 검토에서 탈락할 수 있다. 장기처짐 계수 λΔ = ξ / (1 + 50ρ’) 를 반드시 곱해 검토한다.
현장에서 흔한 실수와 해결
- 마감 변경을 구조에 통보 안 함 — 천장 마감이 텍스에서 석고+우물천장으로 바뀌면 고정하중이 0.15→0.6 kN/m² 증가한다. 8m 보 처짐이 한계를 넘는다. 변경통보서로 구조설계자에게 즉시 회신받는 절차가 필요하다.
- 활하중 용도 임의 변경 — “일반 사무실 → 문서보관실”은 2.5 → 5.0kN/m²로 뛰고, 도서관 서고로 쓰면 7.5kN/m²다. 입주사 도면승인 단계에서 확인해야 한다.
- 이음 위치를 휨모멘트 큰 곳에 둠 — 보 단부(부모멘트 최대)에서 상부근 이음은 금기다. 도면에 표시된 이음 허용구간을 마크업으로 명확히 남길 것.

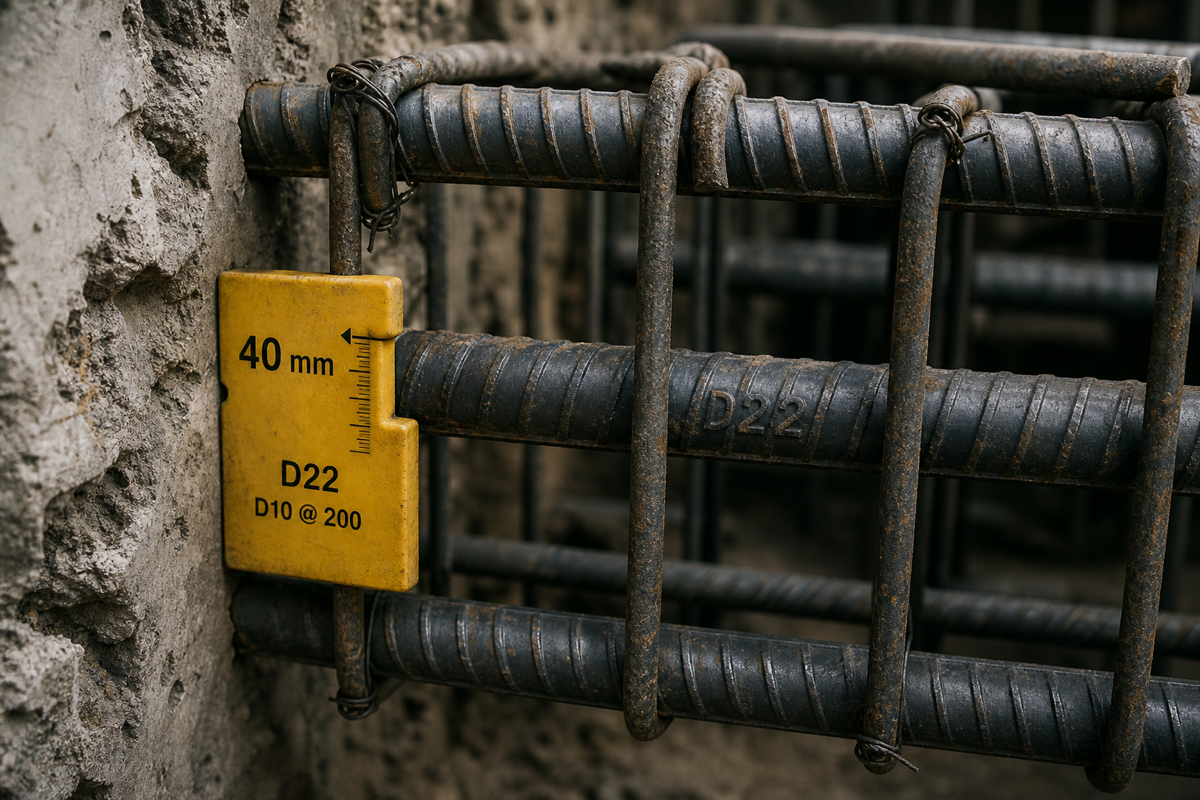

- 피복 두께 부족 — 흙에 접하거나 옥외 공기에 직접 노출되는 부재는 D16 이하 40mm·D19 이상 50mm, 흙에 접해 친 뒤 영구히 묻히는 부재는 75mm(KDS 14 20 50 4.3.1). 시공 중 줄어들면 내구성이 떨어진다.
- D10 늑근 간격 임의 넓힘 — 전단보강이 부족해 사선균열이 바로 발생한다.
타이거빔으로 구조검토 결과를 도면에 옮기는 법
계산은 외부 도구(MIDAS·엑셀·웹 계산기)로 마쳐도 현장 도면에 정확히 반영하지 않으면 소용이 없다. 타이거빔에서는 구조 검토 결과를 도면에 올려 협업자와 공유할 수 있다.

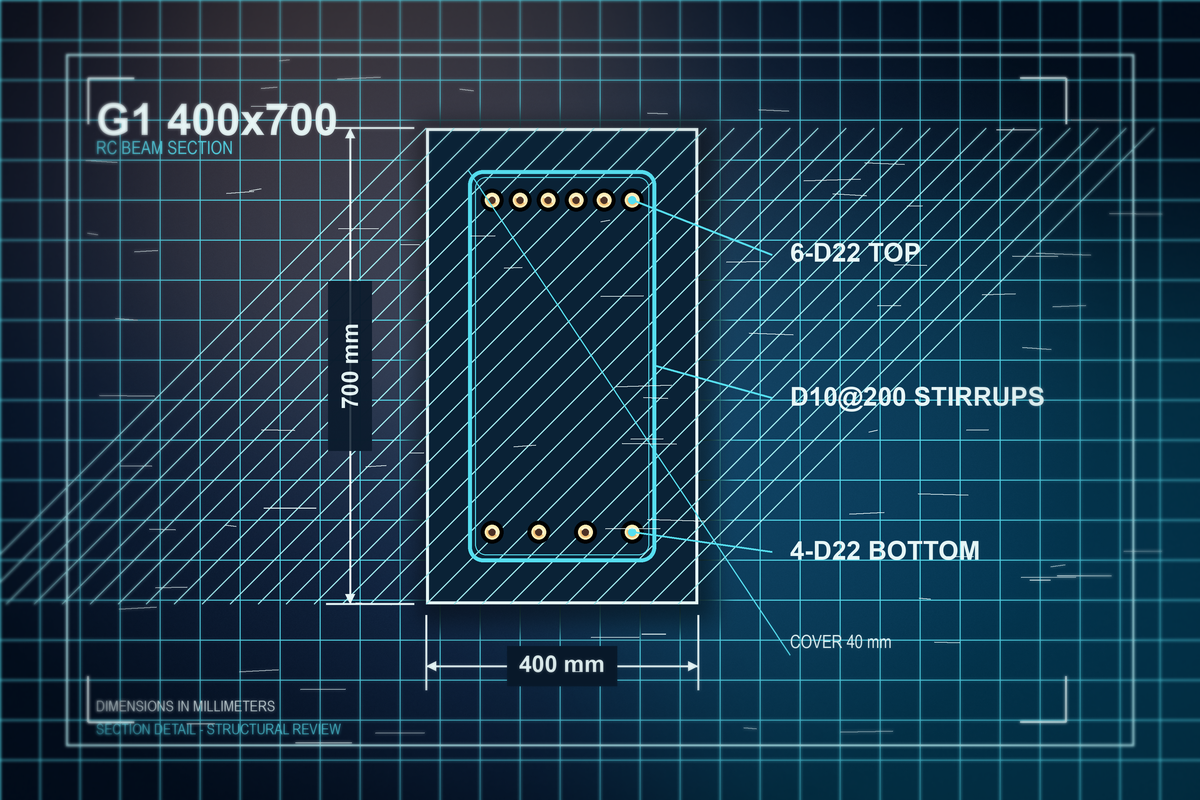

- 단면 변경·철근 변경을 도면 마크업으로 — “G1보 400×600 → 450×700, 주근 5-D22→6-D25”를 도면의 해당 위치에 메모하면 적산·시공팀이 같은 화면에서 확인한다.
- 버전 비교 — 구조설계 변경판이 들어오면 도면 세트 관리에서 v1·v2 차이를 색으로 표시해 보 단면과 철근이 바뀐 위치를 1초에 찾는다.
- 검측 펀치리스트 — 배근검측 때 KDS 기준치(피복·간격·이음 위치)를 검측 워크플로우에 항목으로 넣어 누락을 막는다.
- 외부 공유 링크 — 구조 설계자·감리에게 무계정 링크를 보내 변경분을 확인하고 바로 회신받는다.
실무 요약
- 검토 순서는 하중 → 단면 → 철근 → 처짐, 검산은 그 역순.
- 활하중·하중조합은 KDS 41 12 00 원문으로 확인. 1.4D, 1.2D+1.6L 두 식이 80% 지배.
- 휨부재 ρmin은
max(0.25√fck/fy, 1.4/fy). D10~D32 단면적 표는 인쇄해 둘 것. - 마감재가 민감하면 처짐 한계 L/480, 장기처짐은 즉시처짐의 2~3배로 가산.
- 검토 결과를 도면 마크업·버전관리·검측 항목에 옮겨야 시공에도 반영된다.
