현장 사진 마크업 — 도면 없이 JPG 한 장으로 표시·측정·공유까지
현장의 90%는 도면을 펴고 시작하지 않는다. 균열 한 줄, 타일 단차, 안전난간 누락 — JPG 한 장이면 이미 점검을 시작한 셈이다. 사진 위에 위치·치수·지시사항을 바로 얹고, 픽셀을 mm로 환산한 측정값까지 공유하는 게 핵심이다. 도면 없이도 사전점검·하자·안전 업무를 끝까지 처리하는 방식을 정리한다.
왜 지금 “사진 마크업”이 현장 표준이 되고 있나
2024년 주택법 시행령·시행규칙 개정으로 사업주체는 전유부분·주거공용부분 시공을 완료한 뒤 사전방문(사전점검)을 실시해야 한다. 발견된 하자는 일반 하자 180일, 중대 하자 90일 안에 조치를 끝내야 하고, 조치결과는 하자관리정보시스템(adc.go.kr)에 등록해 사용검사권자에게 통보해야 한다. 점검할 때마다 “어디서·뭐가·얼마만큼”인지 증거를 남겨야 한다는 뜻이다.
현장에서는 사진을 입력 자료로 쓴다. 국토교통부가 배포한 입주예정자 사전방문 표준점검표도 항목별 사진 첨부를 전제로 하고, KOSHA의 위험성평가 기록 역시 “현장 메모·관찰·사진·스케치”를 보존 대상으로 명시한다(산업안전보건법상 보존 3년). 그래서 도면 마크업과 별도로 사진 마크업 워크플로가 필요하다.
사진 한 장으로 측정까지 — 캘리브레이션 원리
스마트폰으로 찍은 JPG는 픽셀 좌표계다. 이를 실측(mm·cm)으로 바꾸려면 사진 안에 길이를 아는 기준 객체가 들어 있어야 한다. 원리는 단순하다.

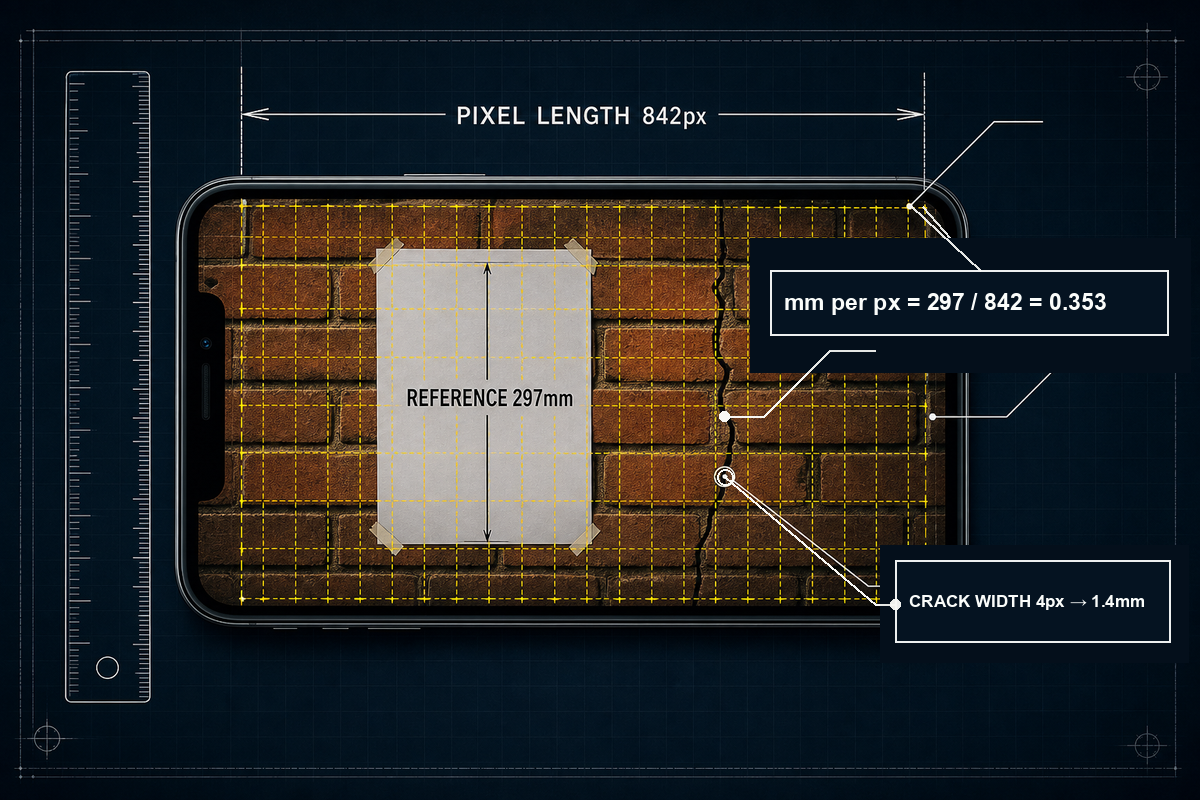

픽셀당 실측 길이(mm/px) = 기준 객체의 실제 길이(mm) ÷ 기준 객체의 픽셀 길이(px)
| 기준 객체 | 실제 치수 | 현장 가용성 | 신뢰도 |
|---|---|---|---|
| 5m 줄자(눈금 펼친 상태) | 사용자가 직접 지정 | 항상 휴대 | ★★★★★ |
| A4 용지 | 297 × 210 mm | 사무실에서 들고 옴 | ★★★★ |
| 표준 신용카드 | 85.6 × 54.0 mm | 항상 휴대 | ★★★★ |
| 100원 동전 지름 | 24.0 mm | 매크로 측정용 | ★★★ |
| 표준 시멘트 블록 | 390 × 190 × 190 mm | 골조·조적 현장 | ★★★ |
| 도배 모듈/타일 1장 | 도면·자재 사양 확인 | 마감 검측 | ★★★ |

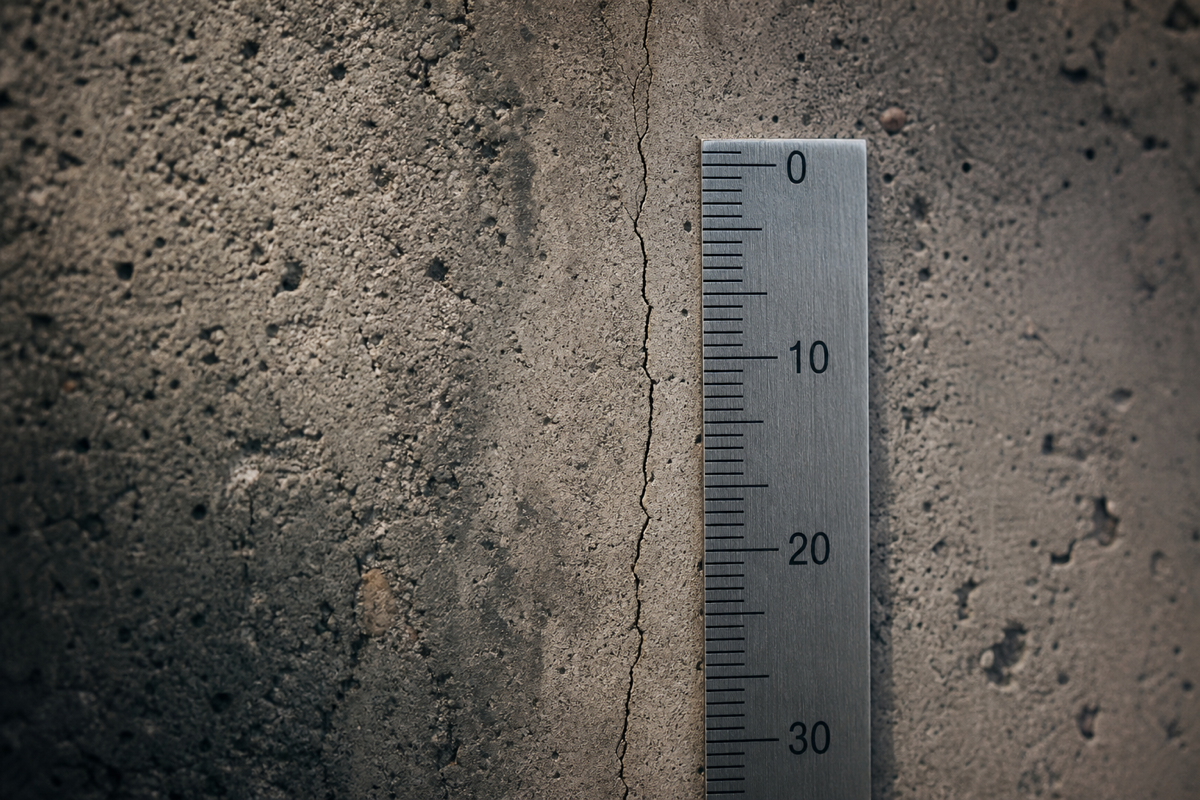

캘리브레이션 정확도를 떨어뜨리는 원인은 세 가지다. 첫째, 원근 왜곡 — 카메라가 측정 평면과 평행하지 않으면 같은 1m도 화면 안에서 다르게 보인다. 벽면 균열은 벽에 정면으로, 바닥 단차는 바닥에 수직으로 찍는다. 둘째, 렌즈 왜곡 — 광각(0.5×) 모드는 가장자리가 휜다. 표준 1× 화각을 쓴다. 셋째, 기준 객체 위치 — 측정 대상과 기준 객체는 같은 평면에 같은 거리에 있어야 한다. 줄자를 벽에 붙여놓고 30cm 앞 균열을 측정하면 그만큼 오차가 누적된다.
이 세 가지를 지키면 일반 폰 카메라로도 마감 하자 수준(±2~3mm)까지는 충분히 잡힌다. 그 이상의 정밀도가 필요하면 레이저 거리계·디지털 캘리퍼스로 따로 측정하고 사진에는 수치만 적는다. 캘리브레이션의 허용오차·평면 보정·균열 0.3mm 분기점 등 측정 정밀도는 사진 캘리브레이션 측정 절차와 정확도 한계에서 자세히 다뤘다. 이 글에서는 그 측정값을 도면 없이 마크업하고 공유하는 법에 집중한다.
공종별 활용 — 5가지 실전 시나리오
1) 공동주택 사전점검 표준점검표 항목(도배 들뜸, 타일 단차, 도장 얼룩, 창호 개폐, 결로 의심부)별로 1세대당 평균 30~80장이 쌓인다. 사진에 ▼ 화살표 + “안방-우측벽 1.2m” 위치 + “도배 들뜸 약 80×120mm” 수치를 적어두면, 시공사가 보수하러 돌 때 위치 찾는 시간이 1/5로 준다. 표준점검표 행 번호를 사진 캡션에 함께 적는 게 핵심이다. (사전방문 일정·표준점검표·공종별 체크포인트는 아파트 사전점검 체크리스트에서 다뤘다.)
2) 골조·마감 검측 콘크리트 균열은 폭(mm) + 길이(mm) + 진행 여부가 핵심 정보다. 사진 위에 균열을 따라 폴리라인을 그리고, 옆에 디지털 캘리퍼스로 잰 폭을 적는다. 다음 점검 때 같은 위치를 같은 각도로 다시 찍으면 균열이 진행됐는지 눈으로 확인할 수 있다.
3) 안전점검·TBM 자료 가시설·안전난간·보양·개구부 덮개 누락을 발견하면 바로 사진에 빨간 박스로 표시하고 작업반장에게 외부 공유 링크를 보낸다. KOSHA 위험성평가 기록(보존 3년) 첨부물로도 그대로 쓴다. “어디”인지 명확히 표시한 안전 사진은 분쟁이 생겼을 때 중요한 증거가 된다.
4) 자재 검수 파레트 위 자재 카운팅, 적재 높이, 우천 보양 상태를 찍고 숫자 마크업을 얹는다. 발주서 항목과 수량이 다르면 그 자리에서 사진에 빨간 X를 치고 거래처에 공유한다. 입회하지 않아도 다툼을 줄일 수 있다.
5) 일일 공정 사진 같은 위치를 매일 같은 시간대에 찍어 진도 사진으로 쌓는다. 마크업으로 “지난주 대비 N층 슬라브 타설 완료”를 한 줄 적어두면 작업일보에 바로 첨부할 수 있다.
마크업 표준 — 색·기호를 통일해야 정보가 된다
여러 점검자가 함께 작업하면 사진 한 장이 낙서처럼 보인다. 회사 차원에서 표기 컨벤션을 한 번 정해두면 검색하고 집계하기 쉽다.
| 색상 | 의미 | 사용 도형 |
|---|---|---|
| 빨강 | 하자/안전 위험 (조치 필수) | 박스·원 |
| 주황 | 확인 필요 (애매·재점검) | 물음표 |
| 노랑 | 측정값·치수 표기 | 치수선·텍스트 |
| 파랑 | 시공 지시·변경 요청 | 화살표·콜아웃 |
| 초록 | 조치 완료 (Before/After 비교) | 체크 |
사진 캡션에는 위치(호수·실명·벽면 방위) + 항목(표준점검표 행) + 측정값 세 가지를 항상 묶어 적는다. 예: 1503호 / 안방 동측벽 H=1.4m / 점검표 #18 도배 들뜸 / 80×120mm. 이 한 줄이 있어야 나중에 보수 작업자가 그 자리를 다시 찾는다.
사진 기록의 법적 의미 — “찍어두면 되겠지”의 함정
사전방문에서 발견된 하자는 중대 하자 90일·일반 하자 180일 안에 조치를 끝내고 그 결과를 하자관리정보시스템에 등록해야 한다. 등록 화면은 항목마다 발견 사진 → 조치 후 사진 한 쌍으로 구성된다. Before 사진에 위치·치수 마크업이 없으면 After 사진이 “정확히 그 자리”인지 증명하기 어렵다. 사진에 도면 좌표·이력·공유 정보를 묶어 담보책임기간 내내 관리하는 방법은 하자 사진 관리 — 위치·이력·공유에서 따로 정리했다. 분쟁 단계에서는 더 분명해진다 — 하자심사·분쟁조정위원회에 올라가는 모든 기록은 결국 사진과 메타데이터(촬영 일시·위치·점검자)다.
안전 분야도 같다. KOSHA 위험성평가 매뉴얼은 “사진·스케치·서면 기록”을 보존 대상으로 두며, 보존기한은 산안법상 3년이다. 사고 후 역추적할 때 마크업한 사진 한 장이 TBM 일지 30장보다 강력하다.
현장에서 흔한 실수와 해결
실수 1. 위치 표기 없는 사진 — 클로즈업으로만 찍어두면 그 균열이 어느 호수 어느 벽인지 본인도 며칠 뒤 못 찾는다. 해결: 클로즈업 1장 + 한 발짝 물러난 컨텍스트 샷 1장을 항상 한 쌍으로 찍는다. 마크업할 때 두 장을 묶는다.
실수 2. 캘리브레이션 없는 “측정값” — “균열 폭 약 1mm” 같은 어림짐작은 분쟁에서 무력하다. 해결: 측정값을 적으려면 같은 평면에 줄자/캘리퍼스/카드 같은 기준 객체를 놓고 함께 찍는다.
실수 3. 광각 모드 — 폰의 0.5× 광각은 시원해 보이지만 가장자리 왜곡이 5~10%까지 난다. 해결: 측정용 사진은 반드시 1× 표준 화각으로 찍는다. 광각은 컨텍스트 샷에만 쓴다.
실수 4. 한 장에 너무 많이 — 한 사진에 하자 5개를 마크업하면 펀치리스트 항목이 하나로 묶여 추적하기 어렵다. 해결: 1사진 1이슈 원칙. 같은 벽이라도 별개 항목이면 사진도 따로 찍는다.
실수 5. 메타데이터 미보존 — 카톡으로 사진을 주고받다 보면 EXIF가 사라져 촬영 시각도 없어진다. 해결: 카톡 전송 금지. 마크업·공유 도구를 메타데이터가 보존되는 것으로 통일한다.
타이거빔으로 이렇게
타이거빔에는 도면뿐 아니라 JPG/PNG 사진을 그대로 업로드해 화살표·박스·치수·텍스트 마크업을 얹는 기능이 있다. 알려진 길이로 캘리브레이션하면 사진 위 거리·면적을 mm/㎡ 단위로 환산한다. (사진·도면 마크업과 측정)
사전점검 호수별 폴더에 사진을 쌓고, 각 항목을 **펀치리스트(검측)**로 묶어 발견 → 시공사 배정 → 조치완료 → 재확인까지 상태를 추적한다. 표준점검표 행 번호를 태그로 달면 하자관리정보시스템 등록 양식과 1:1로 매칭된다. (현장 워크플로 — 펀치리스트·RFI·제출물)
시공사·감리·세대주에게는 계정 없이 열리는 공유 링크를 보낸다. 카톡 대신 링크 한 줄을 보내면 EXIF와 마크업이 그대로 보존된다. (무계정 외부 공유와 알림) JPG 한 장으로 시작하려면 무료 체험에서 이미지 업로드를 해보면 된다.
실무 요약
- 도면 없이 JPG/PNG만 있어도 표시·측정·공유 업무를 끝까지 처리할 수 있다. 단, 기준 객체를 같이 찍는 습관이 필수다.
- 사전점검·하자관리는 2024년 개정 이후 “조치 완료까지의 증거 사슬”이 더 중요해졌다. Before/After 한 쌍과 위치 마크업이 분쟁의 8할을 막는다.
- 회사 차원에서 색·기호 컨벤션 1장만 정해두면 점검자 10명의 사진도 검색할 수 있는 데이터가 된다.
- 카톡 전송은 EXIF를 없앤다. 메타데이터가 보존되는 도구로 통일하라.
