캐드 없이 도면 기호와 축척을 이해하는 4단계

도면은 4가지만 잡으면 읽힌다

도면을 펼치고 막막한 까닭은 정보가 부족해서가 아니라 읽는 순서를 모르기 때문이다. 표제란(어떤 도면) → 축척(얼마짜리) → 기호·약어(무엇으로 그렸나) → 도면 종류와 시점(어디서 본 그림). 이 네 단계만 잡으면 캐드를 깔지 않아도 PDF 한 장으로 평면·입면·단면이 같은 건물을 서로 다른 곳에서 본 그림임을 알 수 있다. 한국 건축도면은 KS F 1501 건축제도통칙과 ISO 128·129 계열의 표기 규칙을 따르고, 부재명은 회사별 표준부재명(예: DL건설·현대건설 표준)에 조금씩 차이가 있지만 큰 골격은 같다.

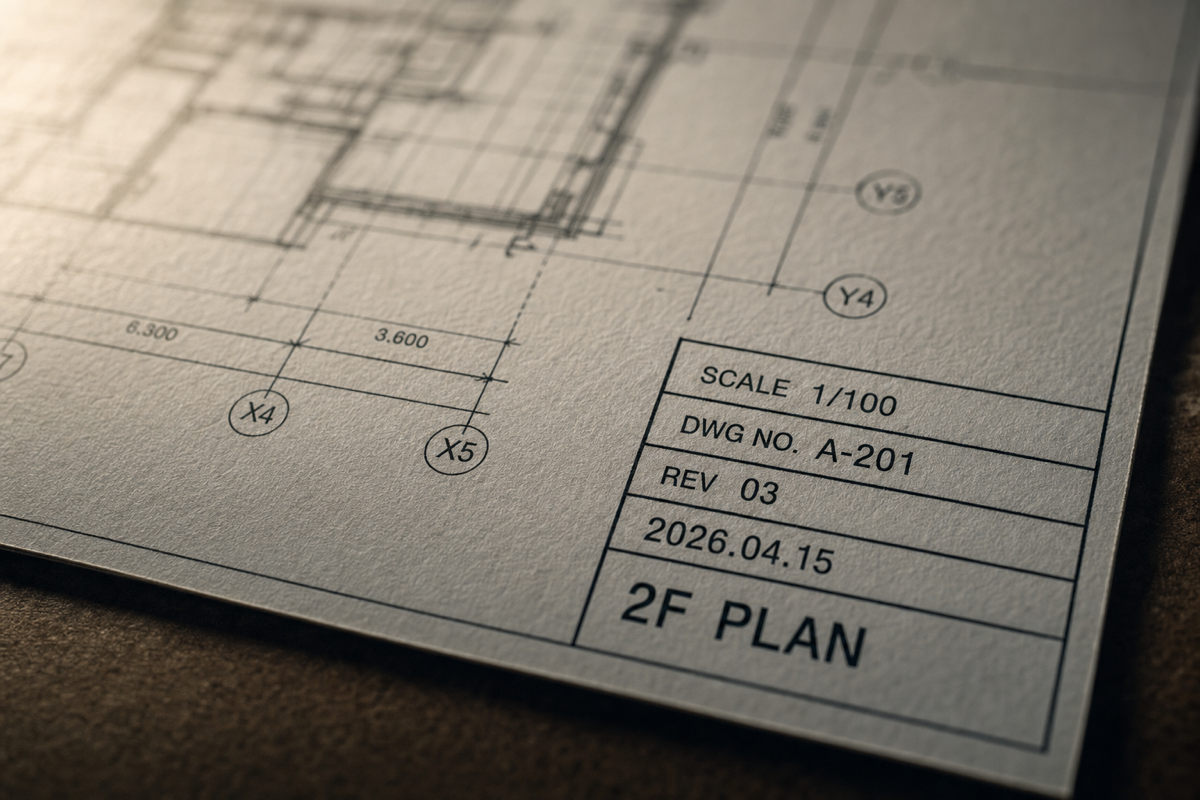

1단계 — 표제란(Title Block)부터 본다

도면을 받으면 가장 먼저 우측 하단의 표제란을 본다. 여기서 다섯 가지를 한 번에 확인한다.

항목	의미	실무에서 보는 이유
도면명(DWG TITLE)	그 도면이 뭘 보여주는지	”지하1층 평면도” / “남측 입면도” 등 시점 확인
도면번호(SHEET NO.)	A-101, S-201 같은 식별자	도면 세트 안에서 위치, 인덱스 검색
축척(SCALE)	1/100, 1/50 등	실치수 환산의 기준
도면일자/REV	작성·개정일	최신본 여부 확인 — 가장 자주 사고 나는 지점
작성자/감리	책임 주체	질의(RFI)·검측 시 회신 라인

도면번호의 접두문자는 분야를 구분한다. A=건축(Architecture), S=구조(Structure), M=기계(Mechanical), E=전기(Electrical), C=토목(Civil), L=조경(Landscape), F=소방(Fire). 같은 위치를 그린 A-도와 S-도가 다르면 먼저 둘 중 하나가 구도면인지 의심해야 한다.

표제란에서 REV(개정번호)와 일자만 놓치지 않으면 현장 80%의 도면 사고는 안 난다. 작년 도면으로 시공하다 재시공한 사례는 거의 다 REV 확인 실패다.

2단계 — 축척: 도면 위 1mm가 현장 몇 mm인가

축척은 도면 길이 : 실제 길이의 비율이다. 1/100은 도면 1mm가 실제 100mm, 즉 도면 1cm가 실제 1m라는 뜻이다.

축척	도면 1mm → 실제	도면 1cm → 실제	주 용도
1/500, 1/600	500~600mm	5~6m	배치도, 단지 계획
1/200	200mm	2m	큰 건물 평면도/입면도
1/100	100mm	1m	일반 평면도/입면도/단면도 (가장 많음)
1/50	50mm	500mm	부분 평면·단면, 화장실·주방 상세
1/30, 1/20	30·20mm	300·200mm	창호 상세, 계단 상세
1/10, 1/5	10·5mm	100·50mm	디테일(조인트, 단열재 접합부)
1/2, 1/1	2·1mm	20·10mm	실척 상세(목재 결구, 금속 가공)

현장에서 축척 실수 줄이는 3가지 원칙

• 출력본은 항상 축척을 의심한다. A1 도면을 A3로 축소 출력하면 축척이 절반이 된다. PDF 인쇄 시 “실제 크기” / “맞춤” 옵션을 잘못 누르면 1/100이 1/141로 변한다.
• 스케일자(삼각자)는 도면 우측 그래픽 스케일바로 검증한다. 표제란 SCALE 값이 아니라, 도면 안 스케일바 자체가 진실이다. 인쇄 변형이 있어도 스케일바는 같이 변한다.
• 치수 우선, 스케일 차선. 도면에 적힌 숫자(치수기입선)가 진짜다. 스케일자로 잰 값과 다르면 치수가 맞는 것으로 판단하고 의문이 들면 RFI를 띄운다(설계자 자체 오타일 수도 있음).

도면 위에서 직접 길이·면적을 재고 축척을 잡는 실무(캘리브레이션·페이지별 축척·물량 누적)는 PDF·DWG 도면 측정과 축척 캘리브레이션에서 별도로 다룬다. 이 글은 “읽는 법”, 그 글은 “재는 법”이다.

3단계 — 건축 도면의 종류와 시점

같은 건물도 도면에서는 5~7가지 얼굴로 나타난다. 어디서 본 그림인지 알면 한 도면을 보고 다른 도면과 머릿속에서 바로 맞춰 볼 수 있다.

도면	시점	결정되는 것
배치도	위에서 본 대지 전체	대지 경계, 인접대지/도로, 건축선, 진입동선, GL
평면도	바닥에서 약 1.2m 높이에서 수평 절단해 위에서 본 모습	실 배치, 벽·기둥 위치, 창호 위치, 동선
입면도	정면·측면에서 수직으로 본 외관	입면 디자인, 창 위치/크기, 외장 마감, 층고
단면도	건물을 수직으로 잘라 옆에서 본 모습	층고, 천장고(CH), 기초 깊이, 단열 구성
천장도	천장을 거울처럼 비춰 위에서 본 듯 표현	조명, 디퓨저, 스프링클러, 점검구 위치
상세도	1/30~1/2로 확대한 부분	창호 결합부, 방수턱, 단열 접합, 난간
구조도면(S-)	평면 + 부재 기호	기둥·보·슬래브·기초 크기와 배근

초보자는 평면도가 1.2m 높이의 수평 단면임을 자주 놓친다. 평면도에서 천장 위의 보·덕트는 점선, 1.2m 아래의 바닥·벽은 실선으로 그리는 까닭이다. 점선이 보이면 “위에 뭐가 있다”, 실선이면 “내가 부딪힐 수 있는 것”으로 읽는다.

4단계 — 평면도 기호·약어 핵심

평면도에 나오는 기호는 다음 다섯 가지 범주로 나눌 수 있다.

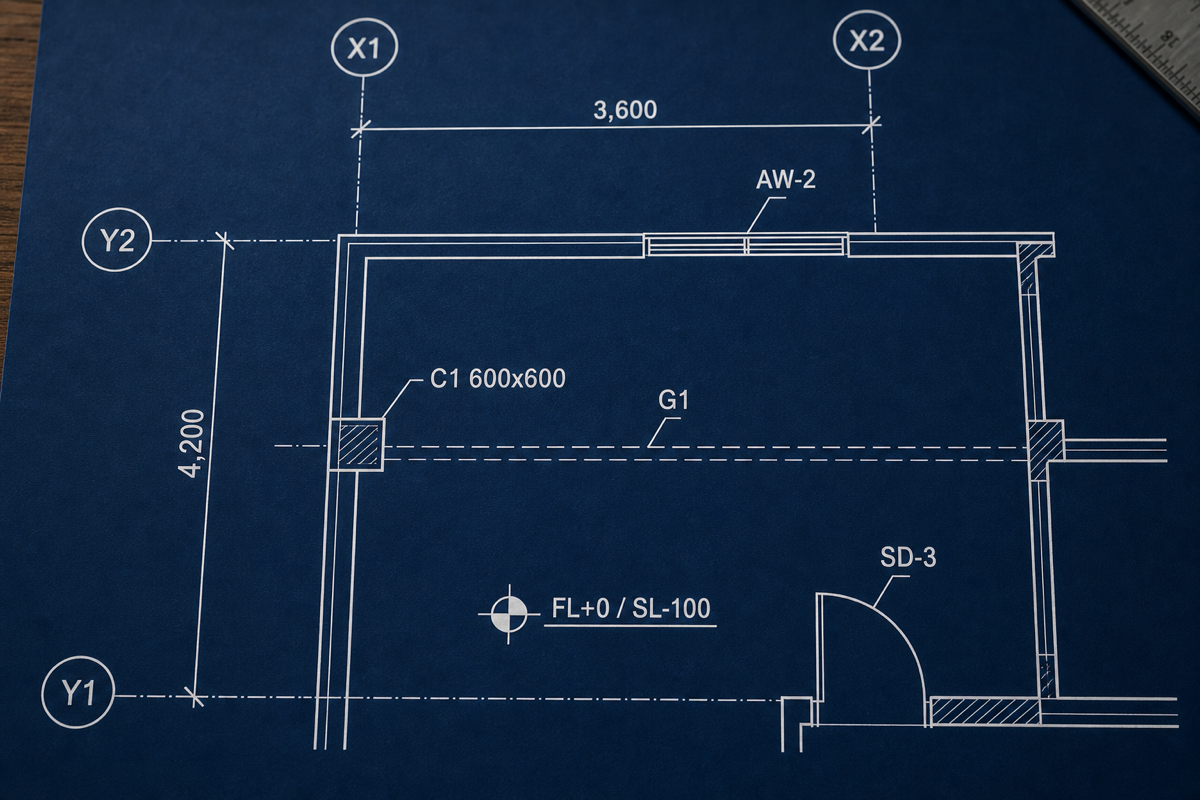

창호 기호

창과 문은 외경(번호)을 매겨 표기하고, 머리 글자로 재질을 나타낸다. 한국 실무 통용 약어는 다음과 같다.

• AW Aluminum Window — 알루미늄 창
• SW Steel Window — 강제 창
• PW Plastic(PVC) Window — PVC/시스템창
• WW Wood Window — 목재 창
• SD Steel Door — 강제 문(현관·방화문 다수)
• WD Wood Door — 목재 문(실내 도어)
• SSD Stainless Steel Door — 스테인리스 문
• AD Aluminum Door / PD Plastic Door

평면도에 ‘SD-3’이라고 적혀 있으면 **창호일람표(Door & Window Schedule)**의 SD-3 행에서 규격·재질·방화등급·마감을 본다. 도면 본문에는 위치만 표시되며, 정확한 사양은 일람표에서 확인한다.

벽·재료 해칭(Hatch)

해칭(빗금) 패턴은 그 부분의 재료를 가리킨다. 콘크리트는 점·삼각 모양, 조적은 직사각 벽돌 패턴, 단열재는 빽빽한 사선, 목재는 결무늬, 잡석·자갈은 굵은 점으로 표시한다. 하나로 정한 강제 표준보다는 KS F 1501의 권장 표기와 사무소 자체 범례(Legend)를 함께 봐야 한다. 도면 첫 페이지 또는 표지에 ‘LEGEND’가 반드시 있다. 모르는 해칭은 거기서 확인한다.

계단 화살표와 ‘UP/DN’

평면도에서 계단은 UP(올라감), DN(내려감) 화살표와 단수(예: 18단)로 표기된다. 같은 계단도 위층 평면도에는 DN, 아래층 평면도에는 UP으로 정반대 방향으로 그려진다. 같은 계단인지 가려내려면 위치 좌표(통심선 X·Y)를 본다.

통심선(그리드라인)

평면도 외곽에 X1, X2, X3 / Y1, Y2, Y3로 매겨진 격자가 통심선이다. 모든 기둥·벽·치수의 위치는 이 격자를 기준으로 정한다. 통심선만 잡으면 “어디서 본 도면인지” 1초 만에 알 수 있다. 두 도면을 비교할 때는 항상 같은 통심선 좌표를 맞춰 본다.

가장 헷갈리는 곳 — GL·FL·SL·EL·CH 레벨 약어

레벨은 한국 현장에서 사고가 가장 잦은 영역이다. 도면 레벨 약어를 실무 기준으로 정리하면 다음과 같다.

약어	풀이	의미	누가 기준으로 쓰나
GL	Ground Level	지반선(자연지반 또는 계획지반)	토목·건축 공통 출발점
FL	Floor Level / Finish Level	각 층 바닥 — 슬래브 윗면 또는 마감 윗면	건축(마감 FL이 통상)
SL	Structural Level / Slab Level	슬래브 윗면(마감 전)	구조·골조 시공
EL	Elevation Level	측량 절대표고(해발 기준)	토목·측량
CH	Ceiling Height	천장고(바닥 마감 위~천장 마감 아래)	건축·MEP
TOC / TOS	Top of Concrete / Top of Steel	콘크리트·강재 윗면	구조

핵심은 건축 FL과 구조 SL 사이에 마감 두께(보통 50~150mm)만큼 차이가 난다는 것이다. 평면도에 ‘FL+0’이라 적혀 있어도 구조도면 SL을 ‘FL-100’처럼 잡는 게 정상이다. 골조 시공 때 FL 숫자에 맞춰 거푸집을 올리면 마감 두께만큼 천장이 낮아진다. 반드시 SL 기준으로 슬래브를 친다. 한국 현장 골조반장이 후배에게 자주 가르치는 말이다.

EL(절대표고)과 GL(지반선)의 관계: 예를 들어 ‘EL+25.500 = GL±0’으로 표제란에 적혀 있으면, 도면의 GL+0은 해발 25.5m라는 뜻이다. 토공량 계산이나 굴착심도 산정 때는 EL을 직접 쓴다.

구조도면 부재 기호 — C·G·B·S 읽는 법

구조도면(S-도)에 ‘C1’, ‘G2’, ‘B3’, ‘S1’ 같은 라벨이 보이면 부재 종류·연번을 뜻한다. 회사별로 작은 차이는 있지만 통용 표기는 다음과 같다.

• C (Column) — 기둥. C1, C2 …는 단면(크기·배근)이 다른 기둥 타입. RC/SRC/SC는 재질 구분(철근콘크리트/철골철근콘크리트/철골).
• G (Girder) — 큰보(기둥과 기둥을 잇는 주된 보).
• B (Beam) — 작은보(큰보 사이를 잇는 보). G와 B의 구분은 사무소에 따라 다를 수 있어 부재일람표를 확인한다.
• S (Slab) — 슬래브. S1, S2는 두께·배근이 다른 슬래브 타입.
• F (Footing) — 기초. WF(Wall Footing), CF(Combined), MF(Mat) 등이 붙는다.
• W (Wall) — 벽. SW(Shear Wall, 전단벽), RW(Retaining Wall, 옹벽).

각 라벨은 **부재일람표(Schedule)**와 짝을 이룬다. 도면 본문의 C1은 위치를 나타내며, 크기(예: 600×600), 주근(예: 16-HD25), 띠철근(HD10@150) 같은 사양은 일람표에서 본다. 본문만 보고 시공을 결정하면 사고가 난다.

캐드 없이 도면을 이해하는 실무 워크플로

캐드를 다루지 못하거나 노트북이 없어도 PDF만 있으면 도면을 검토할 수 있다. 다음 순서로 본다.

1. 도면 세트 표지에서 인덱스(Drawing List)를 본다. 도면이 몇 장인지, 분야별로 어떻게 나뉘는지 한눈에 들어온다.
2. 표지 다음의 일반사항(General Notes)과 범례(Legend)를 읽는다. 그 프로젝트에서 쓰는 약어·해칭·기호를 여기서 정의한다.
3. 배치도 → 평면도(저층→고층) → 입면도 → 단면도 → 상세도 순으로 본다. 큰 그림을 본 뒤 작은 디테일로 들어간다.
4. 구조도면(S-)과 건축도면(A-)을 같은 통심선으로 겹쳐 본다. 기둥·벽 위치가 맞지 않는 곳이 자주 생긴다.
5. 모르는 약어는 그 자리에서 표시한다. 머릿속에 담아두면 잊는다.
6. 치수 검산. 같은 벽이 평면도와 단면도에서 다르게 적혀 있으면 RFI 대상이다.

이 흐름을 태블릿이나 모니터의 PDF 뷰어에서 그대로 따르도록 돕는 도구가 비CAD 마크업 도구다. 도면에 직접 형광펜·메모·치수 측정선을 얹어 가며 읽으면 더 빨리 익힐 수 있다.

현장에서 흔한 실수와 해결

• 구도면으로 시공. 표제란 REV·일자 미확인. → 도면을 보는 모든 사람이 같은 REV를 확인할 수 있어야 한다. 종이 도면 보관함은 신뢰하기 어렵다.
• A3 축소 출력으로 스케일 측정. → 항상 그래픽 스케일바로 검증. 표제란 SCALE 숫자만 믿지 말 것.
• FL 기준 슬래브 시공. → 골조는 SL, 마감은 FL. 도면에 적힌 약어를 매번 확인한다.
• 창호 SD-3을 본문 위치만 보고 발주. → 창호일람표에서 방화등급·세부치수·유리 사양을 다시 본다.
• 건축 도면만 보고 천장고 결정. → 구조 보(G) 깊이와 MEP 덕트가 천장 위 공간을 차지한다. 단면도·기계도면과 같이 봐야 정확한 CH가 나온다.
• ‘유사상세 참조’ 함정. SIM(Similar)이라고 적혀 있어도 좌우 대칭 여부, 치수 차이를 반드시 확인한다.
