최종_최종_진짜최종을 끝내는 도면 버전관리와 개정 이력
파일 탐색기 속 ‘최종’의 역설
현장 소장 모바일에 오늘도 도면 파일이 날아온다.
B동_평면도_최종.dwg → B동_평면도_최종수정.dwg → B동_평면도_최종_최종.dwg → B동_평면도_최종_최종_진짜최종_확정.dwg
이 중 골조팀은 어느 파일로 작업하는가? 하청업체 반장이 들고 있는 출력 도면은 어느 버전인가? 지금 당장 확인할 수 있는가?
도면 파일명 혼란은 단순한 정리 문제가 아니다. 구도면으로 시공하면 재시공·하자 소송·계약금액 분쟁으로 직결된다. 이 글에서는 혼란의 원인을 짚고, 도면 개정 관리 체계를 실무에 맞춰 설명한다.
구도면이 현장에 남을 때 생기는 법적 위험
착공도면이냐 준공도면이냐 — 28억 원짜리 질문
설계변경이 잦은 현장에서는 반드시 이 질문이 나온다: 어느 버전의 도면이 계약상 시공 기준인가?
리걸타임즈 보도에 따르면, 대전 아파트 신축공사(1,152세대) 소송에서 법원은 “설계변경에 합의하였다고 인정할 만한 아무런 증거가 없으므로, 사업참여제안서 및 착공도면과 달리 시공한 부분에 대하여 채무불이행책임을 부담한다”고 판시하며 시공사에 28억 7,200만 원의 배상을 명했다.
대법원 2012다18762 판결도 같은 원칙을 확인한다. 착공도면이 원칙적 계약 기준이며, 준공도면을 최종 기준으로 삼으려면 서면 합의를 거쳐 적법하게 설계를 변경해야 한다.
핵심 원칙: 도면이 바뀌었어도 설계변경 합의 문서가 없으면 — 어느 버전으로 시공했느냐가 분쟁의 핵심 쟁점이 된다.
도면 개정 관리의 법적 의무
국토교통부 고시 「건설공사 사업관리방식 검토기준 및 업무수행지침」은 건설사업관리기술인에게 다음 사항을 의무로 정한다.
- 관리번호 부여 — 각 도면에 식별 가능한 번호를 반드시 부여
- 자료관리체계 수립 및 분류기준 작성
- 자료의 색인·보관·열람·대출 이력 관리
- 자료의 이관 및 폐기 절차 준수
버전 관리와 구도면 폐기는 선택 사항이 아니라 의무다.
ISO 9001 품질경영시스템도 건설 도면에 적용된다. 배포 도면은 관리본(Controlled Copy) 과 비관리본(Uncontrolled Copy) 으로 구분하고, 개정할 때 이전 관리본을 반드시 회수해야 한다. 개정번호·개정일자·변경 이유를 도면에 명시하는 것이 기본 요건이다.
올바른 도면 개정 번호 체계
파일명만으로는 버전을 관리할 수 없다. 국제적으로 통용되는 Rev.(Revision) 번호 체계를 써야 한다.
| 단계 | 표기 예시 | 의미 |
|---|---|---|
| 최초 발행 | Rev. 0 | 초안 |
| 1차 개정 | Rev. 1 | 1회 설계변경 반영 |
| 2차 개정 | Rev. 2 | 추가 변경 반영 |
| 시공 배포 확정 | IFC (Issued for Construction) | 현장 배포 공식 버전 |
| 실시공 반영 | As-Built | 준공 최종본 |
도면 표제란에 반드시 적어야 할 항목:
- 도면번호 (예:
ARCH-001) - 개정번호 (
Rev. 2) - 개정일자 (
2025-06-12) - 개정 내용 요약 (예: “슬래브 두께 150→180mm 변경”)
- 작성자·검토자·승인자 서명란
파일명 예시: ARCH-001_Rev.2_20250612_슬래브두께변경.dwg
B동_평면도_최종_최종_진짜최종_확정.dwg와 비교하면 버전·날짜·변경 내용·이전 이력을 바로 파악할 수 있다.

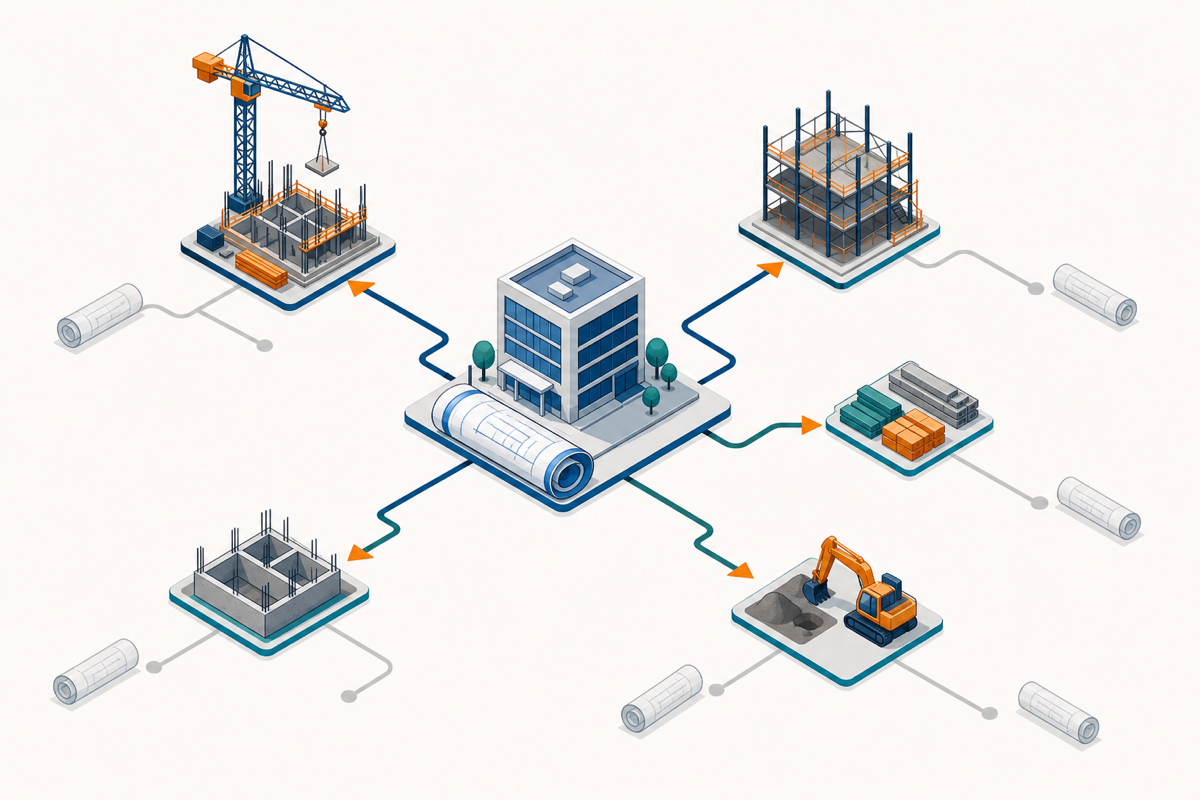

도면 배포·회수 프로세스 체크리스트
배포와 회수 절차를 갖추지 않으면 구도면이 현장 어딘가에 남는다.
배포 단계
- 도면에 Rev. 번호·날짜·변경 요약 기재 완료 여부 확인
- 도면관리대장에 배포처(업체명·담당자)·배포일·버전 기록
- 배포 채널 일원화 (카카오톡·이메일은 배포 이력 추적 불가)
- 비관리본에 “비관리본” 워터마크 또는 도장 날인
개정 시 회수 단계
- 이전 버전 수령자 전원에게 새 버전 발송과 동시에 구본 회수 요청
- 도면관리대장에 회수일자·폐기일자 기록
- 현장 게시판·현장사무소·협력업체 사무소 부착 도면 교체 확인
- 회수 불가한 비관리본에 “구버전·사용불가” 식별 표시 후 분리 보관
주기적 점검
- 월 1회 현장 내 도면 버전 일제 점검
- 하청업체 보유 도면과 최신 버전 일치 여부 확인
현장에서 가장 흔한 실수 5가지
실수 1. 카카오톡·이메일로 도면 배포
문제: 누가 어떤 버전을 받았는지 추적할 수 없다. 수정 전 버전이 단체방에 계속 남는다.
해결: 공식 배포 채널을 하나로 통일한다. 언제나 최신 버전 링크에만 접근할 수 있게 설정한다.
실수 2. 파일명만으로 버전 관리
문제: 최종, 최종2, 진짜최종만으로는 개정 순서와 변경 내용을 알 수 없다.
해결: Rev. 번호와 날짜를 파일명에 넣고, 변경 이력표를 따로 관리한다.
실수 3. 설계변경 합의 없는 도면 교체
문제: 설계사가 보낸 수정 도면을 구두로만 확인한 뒤 시공한다. 합의 증거 없이 시공 결과가 달라지면 위 판례처럼 배상 책임이 생긴다.
해결: 설계변경 확인서(RFI, 변경지시서)를 발행한 뒤 도면을 개정한다.
실수 4. 하청업체 도면 버전 방치
문제: 원도급사는 최신 버전을 쓰지만 하청업체는 구버전으로 시공한다.
해결: 하청업체 배포 이력을 따로 관리한다. 개정할 때 하청업체 배포·회수 확인을 의무화한다.
실수 5. 구도면을 ‘참고용’으로 현장에 방치
문제: “그냥 참고만 한다”는 도면이 어느 날 실수로 시공에 쓰인다.
해결: 구도면은 반드시 “사용불가”라고 표시해 따로 보관하거나 즉시 폐기한다.
타이거빔으로 이렇게 해결한다
위 체크리스트를 종이 대장과 이메일로 관리하면 빈틈이 생긴다. 담당자가 항목을 빠뜨릴 수 있고, 이력이 쌓일수록 추적하기도 어렵다.
타이거빔 도면 관리 기능은 이 과정을 하나의 디지털 워크플로로 묶는다.
- 버전 누적 및 버전 비교: 도면을 업로드할 때마다 버전이 자동으로 쌓인다. 이전 Rev.와 현재 Rev.를 오버레이로 비교해 변경 부위를 바로 확인하고, 구버전을 덮어쓰지 않은 채 전체 이력을 보존한다.
- 무계정 외부 공유 링크: 협력업체·하청업체에 계정 없이 링크 하나로 최신 도면을 공유한다. 링크는 발급한 시점의 시트 버전에 고정되므로, 개정이 나면 새 링크를 발급하고 이전 링크는 회수한다. 발급 목록에 링크별 만료·회수·열람 상태가 남으므로 구버전이 현장에 도는 일을 막을 수 있다.
- RFI·제출물 워크플로 연계: 설계변경 요청(RFI)과 도면 개정을 플랫폼 안에서 연결해 관리한다. 변경 합의 과정을 자동으로 기록해, 위 판례와 같은 분쟁에서 증거 자료로 쓸 수 있다.
마무리
도면 파일명에 ‘최종’을 붙여도 내일 생길 ‘최종2’를 막지는 못한다. Rev. 번호 체계 + 관리본 배포 + 구도면 회수라는 세 원칙을 지켜야 현장의 도면 혼란을 막을 수 있다.
설계변경 합의 증거가 없으면 법정에서는 착공도면을 기준으로 삼고, 현장에서 구도면으로 시공하면 재시공과 공기 지연이 생긴다. 국토부 BIM 의무화 로드맵에 따라 2026년부터 500억 원 이상 공사까지 BIM 적용이 확대되는 만큼, 이제 현장에는 도면 개정 이력을 디지털로 관리할 체계가 필요하다.
