500억 공공공사 BIM 의무화 2026, 현장에서 IFC 모델 열람하고 공유하기
2026년 7월, 500억이 새 기준선이다
핵심부터 정리한다. 국토교통부 로드맵에 따라 2024년 1,000억 원 이상 → 2026년 500억 원 이상 → 2028년 300억 원 이상 → 2030년 전 공공공사로 BIM 적용 대상이 단계적으로 확대된다. 발주청은 「건설산업 BIM 시행지침」에 따라 원본 모델 + IFC 중립 포맷 + BIM 추출 도면(PDF) 을 함께 받고, 시공사는 시공단계 모델(통상 LOD 300~350)을 제출·관리해야 한다. 따라서 2026년의 실무 과제는 “BIM을 그리는 일”이 아니라 납품된 IFC를 현장에서 어떻게 열고, 어디에 핀을 박고, 누구에게 공유할지다. 이 글에서는 그 실무 동선만 다룬다.
의무화 단계 — 우리 현장은 언제 걸리나
발표 기준 단계 일정은 다음과 같다. 본인 사업이 어느 단계에 해당하는지부터 확인한다.
| 시행 시점 | 대상 공사비 | 주요 적용 | 비고 |
|---|---|---|---|
| 2024년 | 1,000억 원 이상 | 철도·건축 → 하천·항만 확대 | 1단계 의무 |
| 2026년 | 500억 원 이상 | 모든 공공공사 공종 | 2단계 — 현재 |
| 2028년 | 300억 원 이상 | 공공공사 전반 | 3단계 |
| 2030년 | 전 공공공사 | 300억 미만 포함 | 전면 적용 |
여기서 실무자가 잘못 읽기 쉬운 대목이 둘 있다. 첫째, “500억 이상”은 공사비(설계가 아닌 총 공사비) 기준이다. 둘째, 의무화란 발주자가 BIM을 요구해야 한다는 뜻이며, 요구 수준과 LOD·납품 항목은 발주청별 BIM 과업지시서에 따라 달라진다. 조달청 맞춤형서비스, LH, 코레일, 도로공사는 각각 별도 지침을 둔다 — 입찰 공고문의 “BIM 과업지시서”를 가장 먼저 읽는다.
의무화의 배경과 중소 건설사가 지금 무엇부터 준비해야 하는지(도면 디지털화·역량 격차 대응)는 BIM 의무화 2026 — 중소 건설사 대응 로드맵에서 따로 다뤘다. 이 글은 그다음 단계, 이미 납품받은 IFC를 현장에서 굴리는 동선에 집중한다.
무엇이 납품되고, 그중 무엇이 IFC인가
시행지침 시공자편은 성과품을 필수와 선택으로 나눈다. 주요 성과품은 다음과 같다.
- 모델 원본 (.rvt, .dgn, .ifc 직접 모델링 등) — 설계 도구의 네이티브 파일. 폴더는 압축하지 않고 관리한다.
- IFC 중립 포맷 (현재 IFC 2x3 / IFC4 혼용) — 발주자가 요구하면 함께 제출한다. 압축해도 된다. 호환·열람·이관용으로 정의된다.
- BIM 추출 도면 — 모델에서 뽑은 평·입·단면, 3D PDF. 보조도면도 PDF로 함께 낸다.
- 모델 활용 자료 — 수량 산출, 간섭 검토 보고서, 4D/5D 시뮬레이션(과업에 따라).
여기서 IFC의 용도를 오해하면 안 된다. 시행지침 표현 그대로 “중립 포맷은 현재 건설산업 전반의 모든 정보를 반영하지 못하고 호환용으로 사용되는 파일로 원본 파일을 우선 사용”한다. 즉 모델링·수정에는 원본을 쓰고, 현장 열람·협력사 공유·발주청 이관·장기 보관에는 IFC를 쓰는 것이 원칙이다. 시공자가 모든 협력사에 Revit이나 ArchiCAD 라이선스를 제공하기는 어렵기 때문이다.

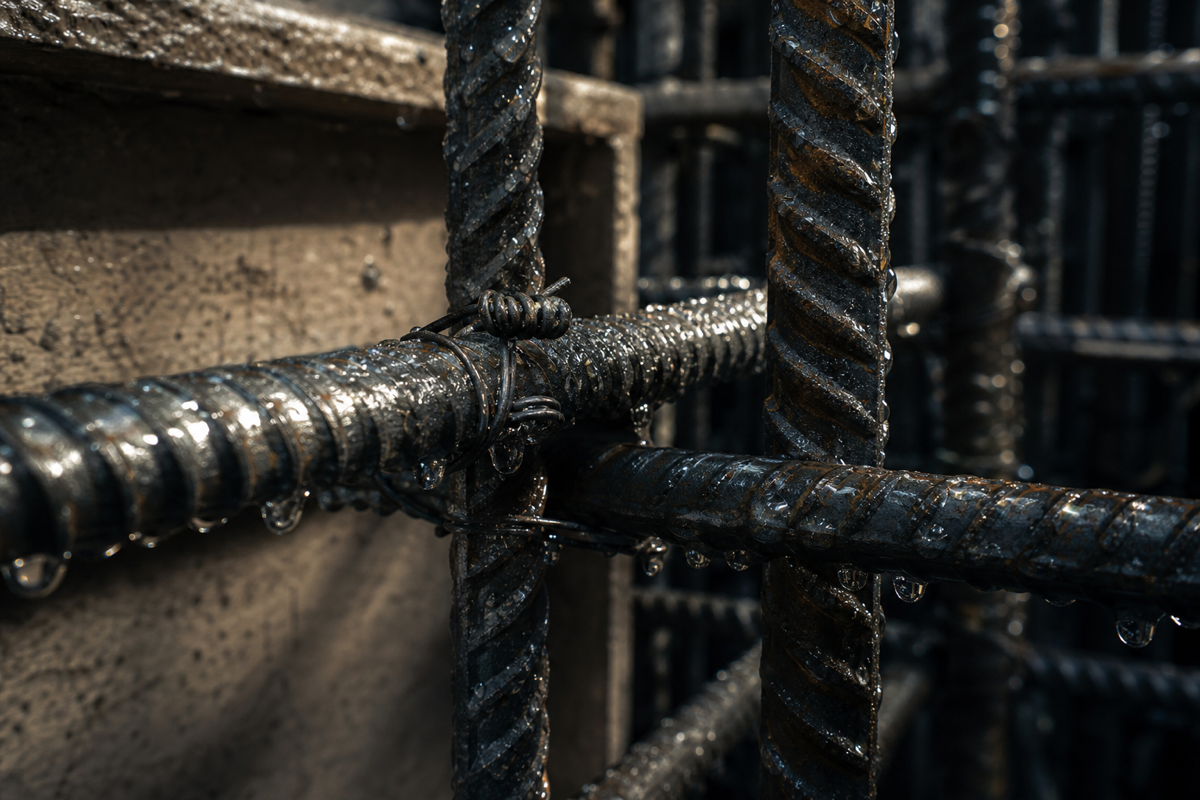

LOD 기준은 통상 시공단계 300~350이 적용된다. 350은 접합부·시공순서·시공오차까지 반영된 수준으로, 가설계획·간섭검토·물량 정산에 활용하는 단계다. 입찰 시 LOD 200으로 시작해 단계별로 높이는 사업도 많다 — 본인 사업의 LOD 표를 과업지시서에서 확인하라.
현장에서 IFC를 여는 4가지 동선
설계사가 보낸 IFC 파일이 800MB라고 가정하자. 현장에서는 어떻게 열어야 할까. 선택지는 네 가지다.
1) 데스크톱 무료 뷰어 — 정밀 검토용. BIMvision(IFC 2x3/4.0 지원), Solibri Anywhere 같은 데스크톱 뷰어로 단면을 자르고 객체 속성과 간섭검토 결과를 확인한다. 현장사무소 데스크톱 한 대에는 설치해 두는 게 표준이다. 단점은 협력사 PC마다 배포·설치해야 하는 부담이다. 뷰어별 정밀 비교와 첫 30분 검수 체크리스트는 IFC 뷰어 무료 완전 가이드에 따로 정리했다.
2) 브라우저 기반 뷰어 — 공유 우선. Open IFC Viewer, BIMviewer.org, Sortdesk 같은 웹 뷰어는 링크 하나로 연다. 계정이 없는 외부 협력사도 보기 쉽다. 단점은 800MB 이상 대용량 파일을 불러올 때 불안정하고, 한국어 속성·한글 자재명이 종종 깨진다는 점이다.
3) 태블릿 모바일 앱 — 현장 작업. iPad/안드로이드 태블릿에서 모델의 해당 위치에 사진·핀을 박는다. 골조 검측, MEP 간섭 확인, 마감 마무리 단계에서 가장 많이 쓴다. 오프라인 캐싱 여부를 반드시 확인한다 — 지하 코어에선 4G가 죽는다.
4) 협업 플랫폼 내장 뷰어 — 통합 운영. 도면·IFC·문서·일보를 한 워크스페이스에서 다루는 방식이다. 마크업·RFI·검측 핀을 모델과 PDF 양쪽에 동시에 묶는다. 발주청이 CDE를 요구하는 사업에서는 사실상 이 방식을 써야 한다.
IFC × 현장 협업 워크플로우 — 핀과 RFI를 모델에 박는다
IFC 파일은 여는 데서 끝나지 않는다. 모델 좌표에 이슈를 박고, 책임자에게 보내고, 종결할 때까지 이어져야 BIM 활용 절차가 끝난다. 시공자편이 요구하는 시공 BIM 활용도 결국 이 절차다.
| 단계 | 산출물 | 책임 | 도구 동선 |
|---|---|---|---|
| 모델 수령 | IFC + 원본 + 도면 PDF | 발주·설계 → 시공 | CDE 수신, 버전 등록 |
| 검토 | 간섭·시공성·물량 확인 | 공무·시공 | 뷰어 + 마크업 |
| 핀 등록 | 위치 좌표 + 사진 + 코멘트 | 현장 | 검측/RFI 핀 |
| 협력사 공유 | 뷰어 권한 초대 또는 PDF 시트 링크 | 공무 | 원본 통배포 금지 |
| 회신·종결 | 답변·도면 회신 | 협력·설계 | RFI 종결 로그 |
| 준공 이관 | 최종 IFC + 변경이력 | 시공 → 발주 | 폴더 체계 정리 |
각 단계에서 빠뜨리면 안 되는 세부 사항이 있다.
- 버전 관리: 설계 IFC가 한 번에 끝나는 경우는 없다. v01, v02, v03 — 핀을 어느 버전에 박았는지 추적하지 못하면 RFI가 미아가 된다. 모델 등록일·버전·변경 요약을 메타로 남긴다.
- 좌표계 통일: 설계 IFC는 자체 원점을 쓰고, 측량은 KGD2002를 쓰며, 시공도면은 또 다른 기준점을 쓴다. 한 번 어긋나면 모든 핀이 엉뚱한 위치를 가리킨다. 모델을 받자마자 좌표계를 1순위로 확인한다.
- 속성 분류 체계: IFC의 IfcClassification·Pset_* 속성이 한국 표준분류(공사정보분류체계, 객체분류)와 어떻게 매핑됐는지 확인한다. 물량 산출 자동화의 정확도가 여기서 갈린다.
- 외부 공유 정책: 협력사·감리에게 IFC 원본을 통째로 던지지 않는다. 해당 공구·층·존만 잘라 접근 권한을 한정해 공유한다. 발주청이 보안을 요구하는 사업은 무계정 링크의 만료 기한을 짧게 걸고, 용도가 끝나면 바로 회수한다.
현장에서 흔한 실수와 해결
“Revit 없어서 못 본다”는 협력사 — 이게 가장 흔하다.
협력 철근·전기·설비 업체에 라이선스를 강요할 수 없다. IFC + 웹/모바일 뷰어 조합으로 해결한다. 발주청도 IFC를 호환·이관용으로 정의했으므로 협력사와 공유할 때는 IFC를 쓰는 게 원칙이다.
모델은 받았는데 “현장에서 켜면 너무 무거워서 못 쓴다”

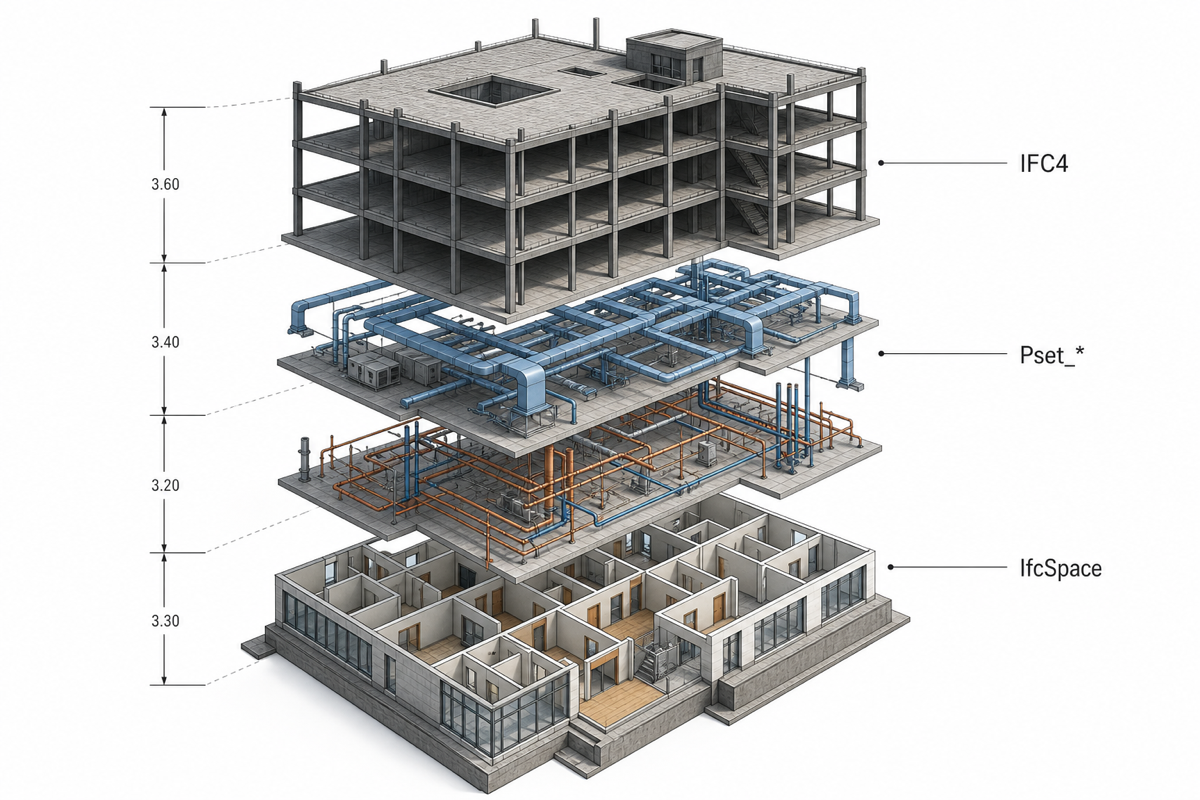

설계 IFC 원본은 통째로 쓰지 않는다. 공구·층·존별로 분할하고, 시각화 우선순위가 낮은 분야(예: 가구·집기)를 숨긴 경량 뷰를 따로 만든다. 골조 단계에는 구조+가설만, 마감 단계에는 마감+MEP만 보이게 한다.
RFI를 모델 좌표 없이 글로만 보낸다
“3층 동측 배관 간섭”이라고만 쓰면 설계자가 위치를 찾는 데만 한참 걸린다. 모델 좌표 또는 뷰포인트 캡처(BCF 형식) 를 첨부한다. BCF(BIM Collaboration Format)는 IFC와 짝을 이루는 표준 협업 포맷으로, 뷰포인트·코멘트·상태를 한데 담는다.
준공 시점에 As-built 모델 갱신을 안 한다
시공 중 도면이 한두 차례 변경되면 As-built가 설계 모델과 어긋난다. 변경 단계마다 IFC를 새 버전으로 다시 내보내고, 변경 사유·도면번호를 메타에 남긴다. 그러지 않으면 발주청에 이관할 때 한꺼번에 며칠 밤을 새운다.
타이거빔으로 이렇게
타이거빔은 PDF 도면·이미지 도면·IFC를 같은 워크스페이스에 올리고, 핀·마크업·RFI·검측 결과를 한데 묶는 협업 도구다. 현장에서는 주로 이렇게 쓴다.
- 설계가 보낸 IFC + 도면 세트를 한 프로젝트에 등록하고, 버전 비교로 변경분 추적 → 도면 관리
- 모델에 검측 펀치리스트·RFI 핀을 박고 사진·코멘트까지 한 핀에 묶기 → 현장 워크플로우
- Revit·ArchiCAD 없는 협력사는 프로젝트 뷰어로 초대해 IFC를 열람하게 한다. 계정을 못 만드는 상대에게는 해당 구역을 PDF 시트로 뽑아 무계정 외부 공유 링크(열람 전용·만료 기한)를 보낸다 → 공유·알림
- 도면 마크업·물량 측정·간섭 확인 결과를 AI 검토 보조로 1차로 거르기 → AI 검토
- 발주청·감리 보고용 변경 이력과 핀 종결률을 일자별로 정리
요금·도입 절차는 요금 안내에 나와 있다.
실무 요약
- 2026년 7월 기준 500억 이상 공공공사는 BIM 의무. 입찰 공고의 BIM 과업지시서를 가장 먼저 본다.
- 시공자가 받는 건 원본 + IFC + 추출 도면 PDF. IFC는 호환·열람·공유·이관에 쓴다.
- LOD는 시공단계 300~350이 보통. 사업별 LOD 표를 입찰 단계부터 확정한다.
- 현장 IFC 동선은 데스크톱 뷰어(정밀 검토) + 웹·모바일 뷰어(공유·현장) 조합이 기본이다.
- 모델에 핀·RFI·검측을 좌표로 박고 BCF로 주고받는다. 글로만 쓰면 이슈를 종결하기 어렵다.
- 협력사 공유는 IFC는 뷰어 권한으로 초대, 무계정이 필요하면 PDF 시트 링크 + 만료 기한. 원본 통배포 금지.
- 변경 때마다 As-built IFC를 새 버전으로 갱신. 준공 직전 몰아치기는 사고다.
